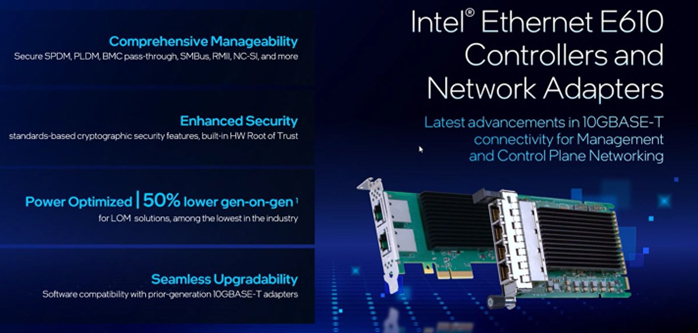

2025年2月底世界行動通訊大會（MWC）前夕英特爾發表新款10GbE網路卡E610，與同時推出的E830一樣，都標榜硬體安全與完整性確保支援（內建信任根與支援SPDM等協定），而且強調具有比前代產品更優異的省電能力。 這系列產品標榜已針對網路控制層的運作（control plane operations）進行最佳化調校，具有高效率的電力使用、進階的管理機制（manageability），以及強健的安全性特色，能夠簡化網路的管理，確保網路連線的完整性。



．Intel Ethernet E610產品系列架構與功能摘要

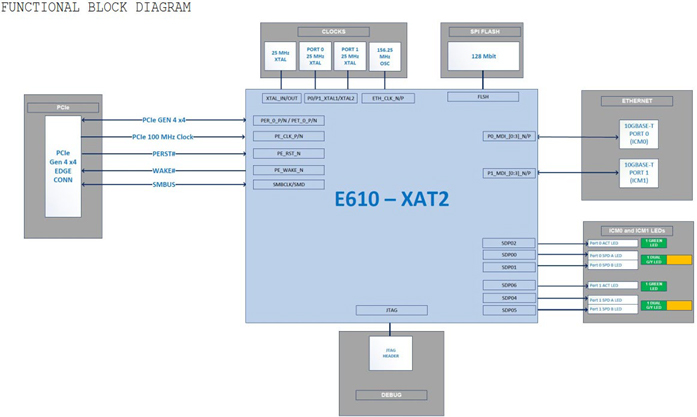

 Ethernet E610系列支援100Mbps（100BASE-TX）、GbE（1000BASE-T）、2.5GbE（2.5GBASE-T）、5GbE（5GBASE-T）、10GbE（10GBASE-T），可針對資料中心控制層、工作站與邊緣運算應用系統，提供高效率、高效能的網路傳輸連線， 並且能相容於前代採用10GBASE-T規格的網路卡，企業可以輕鬆升級這方面的硬體配備，從而繼續適用於既有環境。詳細E610 產品方塊架構圖與硬體設計重要考量, 如下供參考 :



．重要功能提示 :

1. PCIE : Support 16GT/s x4 lanes

2. Clock source (default config.)

   • 25MHz crystal for Core block/ 156.25MHz for Serdes block

   • Two 25MHz crystal for Base-T ports.

3. Flash - 128M bits

   • Support Fast read Quad output

4. Base-T

  • Support 10G/5G/2.5G/1G/100M

   • Integrated connector module (ICM)

5. LEDs per Port

  • Speed: dual color controlled by two SDPs.

  • Activity: single color controlled by one SDP.

6. JTAG

  • Recommend to preserve a header as reference design for development (depopulated in production).

  • Header: 12 pin (2x6) header (Samtec FTSH-106-01-L-D-K, 0.050" / 1.27mm pitch or equivalent)



• Intel E610 硬體設計關鍵考量

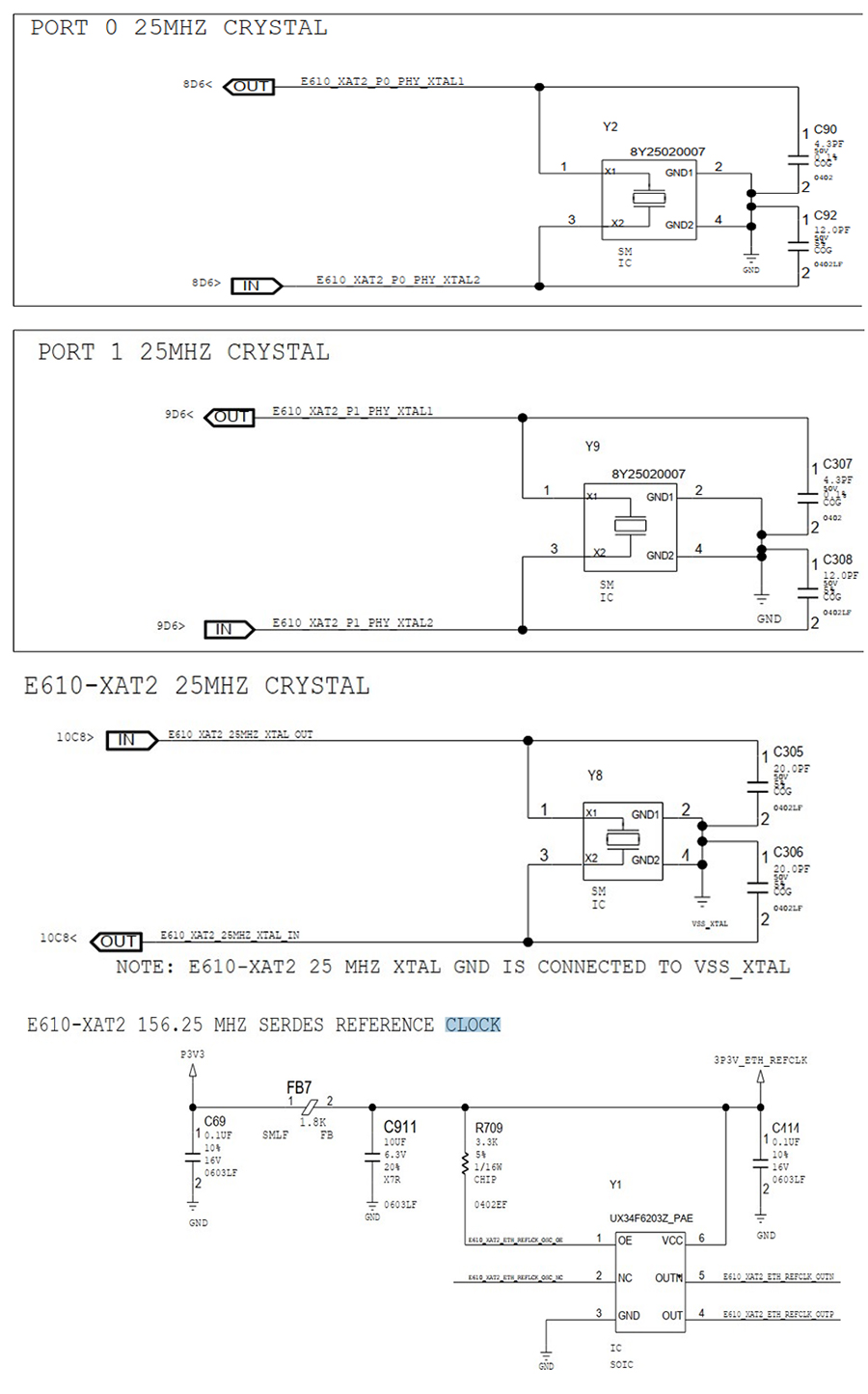

1. 每個E610-XAT2需要三個Crystal與1個 Oscillator 當作Clock來源

  • Core clock for E610: 25 MHz Crystal (TXC 7M25020018).

  • Clock for Base-T PHYs: two 25 MHz Crystals (TXC 8Y25020007).

  • SerDes reference clock: one 156.25 MHz Oscillator (DIODES UX34F6203Z).

2. 有關詳細資訊，請遵循參考線路設計和Datasheet。

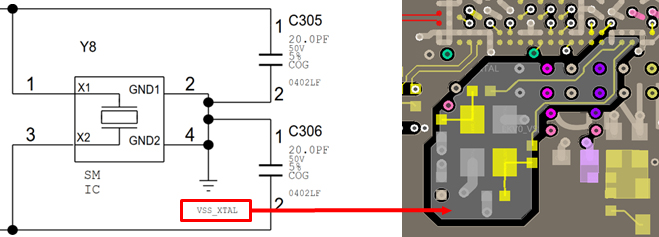

3. Isolated GND for 25 MHz Core Clock (VSS_XTAL)

E610 核心時脈在25 MHz Crystal啟振時, 需要採用隔離GND 區域。



• 整合連接器模組( Integrated Connector Module) 與MDI走線

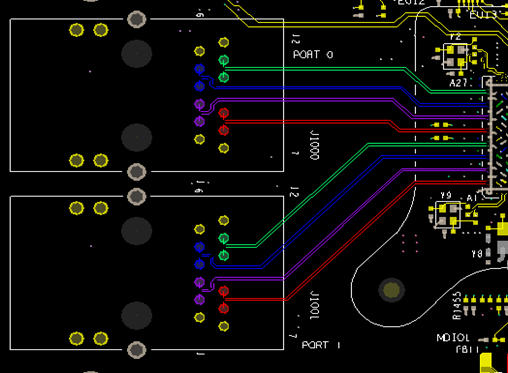

1. 所有 MDI 差分對都應參考具有良好阻抗控制的實心平面進行佈線（100 Ω，製造公差為 ≤ ±10%）。

2. 對內長度匹配 < 5mils （段到段和端對端）。

3. MDI 走線長度不超過 3.5 英寸，每段不超過兩個過孔。

4. 每個 MDI 走線的最大總短截線長度應不超過 90 mils。

5. 如果在 MDI 走線上需要搭配額外的元件（例如ESD 保護器、LAN 交換機、LAN 繼電器..等），強烈建議進行模擬測試。

6. 建議使用 Intel 認證的 ICM*。

7. 如果使用不同的零件編號，請遵循Qualified ICM中的電氣特性要求。 (ICM & MDI走線)

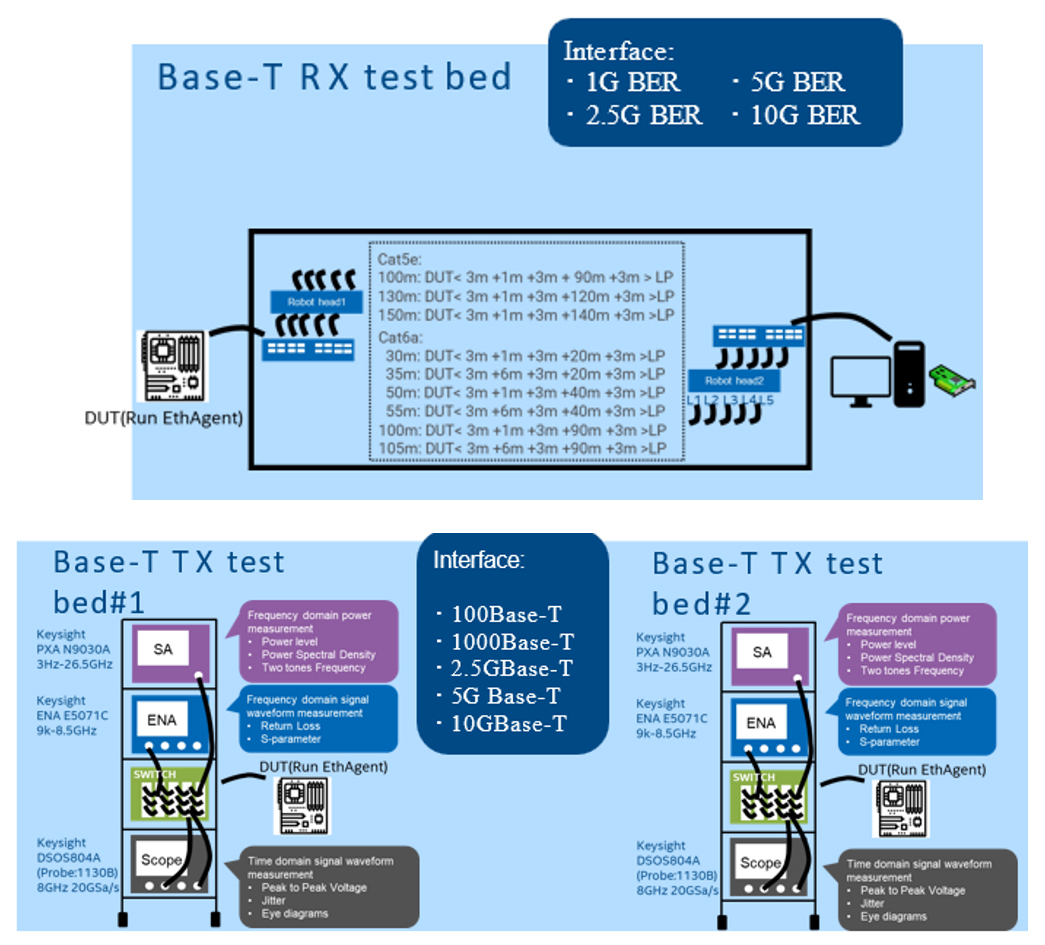

• Intel E610測試工具

1. Lanconf : 用於除錯與基本功能測試, 不適用Base-T Test Pattern測試模式

2. Ethernet Inspector (EI)/EthAgent (EA) :

  • EI不適用於E610-XAT2

  • EA是 IEEE合規性和 BER 測試的主要工具。

3. Intel ANIL lab.實驗室提供IEEE 與BER測試服務 : ANIL Lab.實驗室具有Base-T測試能力: 包含ICM量測, 但不適用Base-T Test Pattern測試

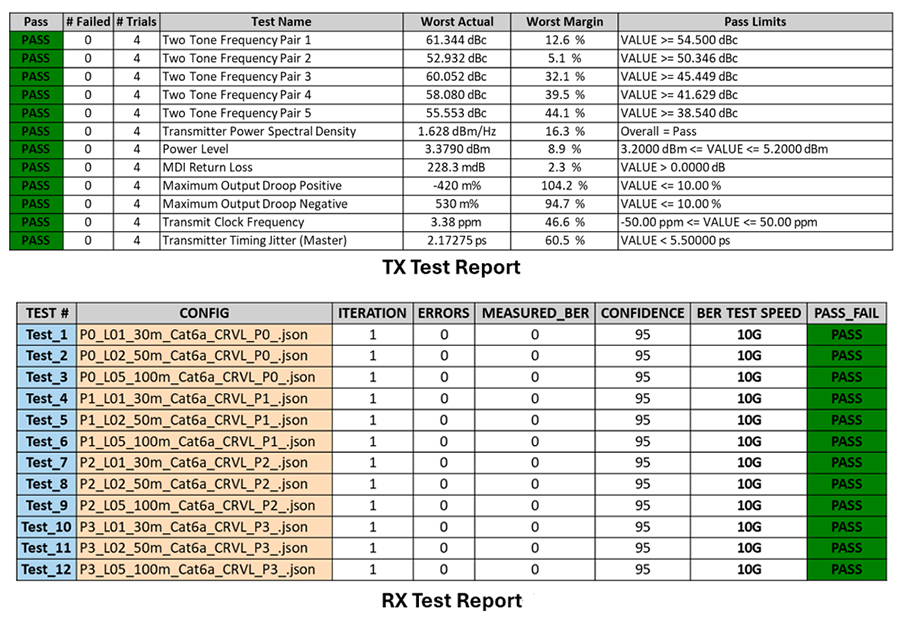

4. IEEE Compliance Test Report – TX & RX

  • IEEE compliance report by ANIL Lab範例如下



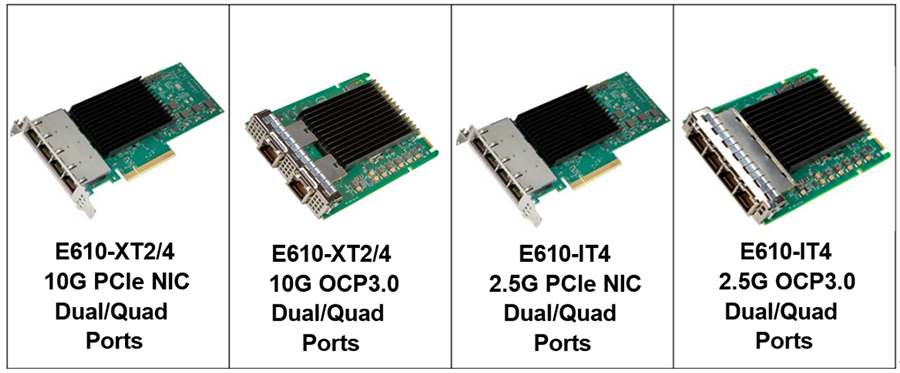

．Intel Ethernet E610 Adapters系列網路適配器規格

．Intel Ethernet E610 Adapters系列控制器規格

600 系列控制器：雙埠 10GBASE-T 總功耗僅為 4.47 W，專為功率和散熱受限的裝置和環境而設計。 E610控制器提供最新的 10GBASE-T 與2.5GBASE-T 連接技術，並具有先進的安全功能和引腳相容設計。600系列軟體與基於Intel Ethernet 500 系列架構的設計相容，可最大限度地利用現有應用設備。

．結論

作為全球乙太網路技術的領導者，英特爾已建立廣泛生態系，包括思科、慧與科技以及美超微等合作夥伴。此開放生態系確保英特爾乙太網路解決方案能部署於各類應用場景，為客戶提供絕佳的靈活性與多元選擇，滿足不同網路部署需求。更多的Intel Ethernet產品需求與更多相關技術應用領域問題,歡迎洽詢我們直接取得進一步聯繫協助。

．參考文獻

1. https://www.ithome.com.tw/review/167746
2. https://unikoshardware.com/2025/02/intel-ethernet-e830-e630-controller.html
3. https://blog.csdn.net/qq_37037348/article/details/132699577
4. https://www.intel.com/content/www/tw/zh/products/details/ethernet.html
5. https://www.intel.com/content/www/us/en/secure/content-details/850534/e610-design-training-workshop-e610-overview-and-design-considerations.html?wapkw=850534
6. 備註: *ICM（整合連接器模組），又稱 RJ45，是 Base-T 乙太網路拓撲中的主要元件



* 若想了解更多資訊或有任何疑問,歡迎聯繫以下窗口 SBIntelFAE@synnex.com.tw
