• 為何需要QAT(Quick Access Technology)?

企業強化資安，除需仰賴外掛式資安方案，更理想的方式便是從根本做起，藉由運算平台硬體與韌體，延伸晶片的各項保護功能，形成硬體型信任根環境，藉此保護基礎架構與資料隱私。談到資料保護，企業最關心的是兩大方向，一是提升加解密、加解壓縮的執行效能，另一是擴大保護範圍。



• QAT應用於網路技術介紹

網路間的傳輸需要做到資料保護的功能,需要通過安全通訊協定Transport Layer Security (TLS). 主要是對web應用程式和伺服器之間的通訊（例如，web 瀏覽器載入網站）進行加密。TLS 還可以用於加密其他通訊，如電子郵件、訊息傳遞和 IP 語音（VOIP）等。TLS已成為網站的標準做法。

QAT支援加速的密碼演算法涵蓋了TLS的整個流程，QAT提供了對對稱與非對稱兩類密碼演算法的支持，主要包括：
1. 非對稱加密演算法：RSA, ECDSA, ECDHE
2. 對稱加密演算法：AES-GCM(128,192,256)



• QAT核心---QAT Engine

1. QAT Engine 是QAT技術方案的核心模組，主要的作用是作為應用程式和硬體之間的中間層，負責「加解密操作的輸入輸出資料」 在用戶應用程式與硬體卡之間進行傳遞，主要操作就是IO的讀寫。

2. QAT Engine 是以OpenSSL 第三方插件的方式提供給用戶，這個意味用戶可以使用OpenSSL 標準的API，就可以實現對TLS的加速，只需要對原有程式碼改成OpenSSL非同步傳輸模式(OpenSSL Async Mode)，就可以享受QAT技術帶來的TLS效能加速。

3. 如下圖所示，QAT Engine 支援兩種加速方式
• 軟體加速（qat_sw）：
使用 Multi-Buffer （SIMD）技術，對密碼演算法進行平行處理最佳化
• 硬體加速（qat_hw）：
使用QAT硬體加速卡，將密碼演算法計算從CPU OffLoad到硬體加速卡





• 硬體加速的說明

硬體加速核心是將TLS中的非對稱加解密操作剝離出來，放到硬體加速卡里計算，即解放了CPU，同時專用的硬體加速卡也提供了更高的加解密性能，這是典型的硬體Off-Load技術方案。



• Intel QAT



下圖為典型的 Nginx+ Intel QAT Software Stack + QAT硬體加速卡的典型應用場景：



這個典型應用場景包括四個部分：

1. Nginx （Async Mode）: Intel 基於官方nginx（version 1.18）提供了patch，支援nginx工作在openssl的非同步模式。

2. OpenSSL（支援Async Mode）: OpenSSL-1.1.1 新增了async mode 特性，應用層軟體可以透過標準的openssl接口，實現異步調用，提升效能。

3. QAT Engine: OpenSSL Engine 插件。向下和QAT API交互，將處理請求提交給硬體。

4. QAT Driver：QAT加速卡的驅動程式。分為使用者態和核心態兩個部分。使用者態的lib函式庫提供QAT API，核心態的driver則是直接和QAT硬體加速卡打交道。



Intel QAT 依賴了OpenSSL的兩個特性 OpenSSL Async Mode 和OpenSSL Engine

• OpenSSL Async Mode 能夠在 async_job 執行過程中，在等待加速卡結果的時候，將 cpu 讓出去；如果沒有開啟 async 模式，呼叫 openssl 函數會阻塞，cpu會阻塞等待。

• OpenSSL Engine 則是提供了自訂註冊加解密的方法，可以不使用



• 軟體加速：採用 Intel Multi-Buffer 技術

Intel從新平台開始加入了新的指令集(AVX2/AVX-512)，結合intel Multi-Buffer技術，實現對密碼演算法的SIMD最佳化方案。Intel Multi-buffer 基本原理就是使用CPU的SIMD機制，透過 AVX2/AVX-512 指令集並行處理數據，來提升RSA/ECDSA演算法效能。

1. SIMD (Single Instruction Multiple Data) 即單指令流多資料流，是一種採用一個控制器來控制多個處理器，同時對一組資料（又稱「資料向量」）中的每一個分別執行相同的操作從而實現空間上的並行性的技術。簡單來說就是一個指令能夠同時處理多個數據

2. Multi-Buffer 技術基於SIMD AVX2/AVX-512指令集，透過佇列和批次提交策略，結合OpenSSL的非同步能力，每次可以最多並行處理8個密碼演算法操作



Intel 的 Multi-Buffer 方案，實際上是對應Intel兩個開源工程（Multi Buffer技術實現的通用密碼演算法底層lib庫），整合在 QAT Engine 裡，從而實現軟體加速。



1. IP SEC lib

• 提供了multi-buffer技術優化的對稱加解密演算法，如：AES-GCM



2. IPP CRYPTO lib

• 提供了multi-buffer 技術優化的RSA/EDCSA/EDCHE演算法接口，基於Intel® Advanced Vector Extensions 2 (Intel® AVX2)，Intel® Advanced Vector Extensions 512 (Intel® AVX-512) integer fused multiply-add (IFMA) 指令實現SIMD優化



• QAT Performance範例

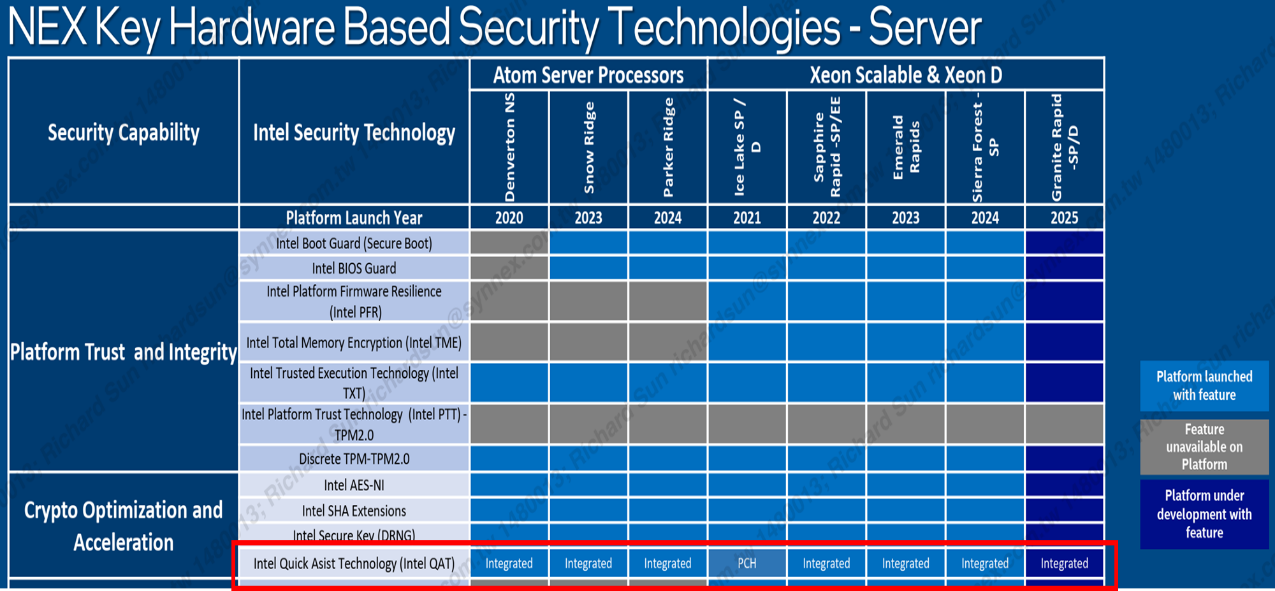

• 支援Intel QAT platform:

HW QAT:



SW QAT: Alder Lake-N/Amston Lake



• 結論

使用Intel QAT主要的優點

• 高效能：可顯著提高運算密集型任務的效能，減少CPU的負載，提高系統吞吐量和回應速度。

• 低功耗：可將運算密集型任務卸載到專用硬體上，降低系統功耗，提高能源效率比。

總結來說，Intel QAT可以將運算密集型任務從CPU中分離出來，顯著提高系統的效能和能源效率比，可以廣泛應用於運算密集型任務的加速，包括網路安全、資料處理、雲端運算、存儲加速、視訊處理等多個領域。Intel提供產品支援全新軟硬體解決方案, 如果需要更多相關技術資訊和相關的應用領域問題, 可進一步洽詢我們直接取得進一步聯繫協助。
