近年因疫情衝擊，遠端視訊會議需求倍增，WebCam市場熱潮湧現，各家PC周邊大廠順應這波潮流，陸續投入龐大資源研發，並設計出許多影像與通話品質優良的產品。以下將針對WebCam發展趨勢與架構技術說明，並提供Synnex適合的產品方案。



1. WebCam基本應用場景與發展趨勢

      當居家辦公使用PC/NB進行工作時，若PC沒有視訊通話裝置或NB Camera影像&通話功能品質不佳時，可以選擇規格較好的WebCam，透過USB Cable線材連結，來達到更好的視訊會議體驗。

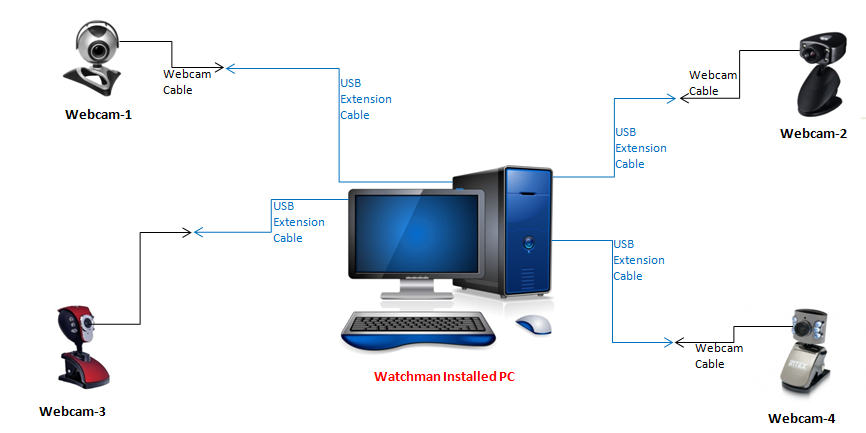

WebCam應用場景
圖片來源：http://nocctv.in/chart.php



      典型WebCam應用架構如下，Camera Module上的RTK ISP Chip進行影像調節+Knowles MEMS Microphone收音通話。透過簡易電子元件設計，就可達到基本良好的遠端會議效果。



WebCam基本架構圖



      隨著科技日新月異的變化，消費者們對於品質要求日益漸增，PC品牌廠為讓消費者們有更好的體驗，開始著墨於影像與語音的深層技術開發。並追求提高產品價值，開始有規劃過會議軟體認證跡象。常用的遠端會議軟體有Skype, Zoom, Microsoft Teams。



會議軟體方案認證



2. Realtek Audio DSP遠端會議應用架構

      我們將Realtek Audio DSP的應用架構提供如下，藉由這些應用架構，可以協助研發者們更加瞭解產品應用，評估適合的產品來搭配DSP開發，並能累積更多的設計經驗。



Application Architecture 1



Application Architecture 2



Application Architecture 3



3. 遠端會議Audio DSP解決方案

      Microsoft Teams, Zoom, Skype各家通訊軟體大廠，對於WebCam定義嚴苛的Video/Audio測試規範。Realtek Audio DSP針對聲學做了許多演算法處理，提高聲音品質，以下將提供Realtek常用Audio DSP型號與功能差異，基本功能有Noise Suppression, Equalizer, Beamforming, Direction Of Arrival.



DSP Model	In/Out Interface		Transmission Interface	Functions
ALC5514	Analog Mic*2 Digital Mic*2		I2S	NS,EQ,BF,DOA
ALC5516	Analog Mic*3 Digital Mic*2 Line In*1	Headphone Out	I2S/USB2.0	NS,EQ,BF,DOA
ALC5520	Analog Mic*6 Digital Mic *8		I2S	NS,EQ,BF, DOA,AEC

Realtek Audio DSP遠端會議方案



＊請與我們聯繫取得更多訊息 Synnex_6N@synnex.com.tw
