一般人可能不太清楚Smart Amplifier與一般的Amplifier到底有什麼差別，因為兩者的差異並不容易從SPEC看出來，而是要從實際喇叭的表現來比較,簡單的來說就是：『Smart Amp可以讓相同的喇叭發揮出更好的表現，推出更大的功率，且並不會造成喇叭單體的損傷』。



舉個例子來說，大多數筆記型電腦因為空間的限制,所選用的喇叭通常都是最大功率在2 W以下的規格，這樣即使推動喇叭單體的AMP使用最大功率是5 W 或10 W的，還是一樣會被限制在2W的輸出表現。同時也因為現在筆電的設計越來越輕薄,導致喇叭能用來做音腔的空間越來越少，這樣在低頻的部分便無法將聲音的效果完全發揮出來,結果就是播出的聲音會像是摀住了嘴巴發聲一樣，根本沒有辦法提供好的聽覺效果。

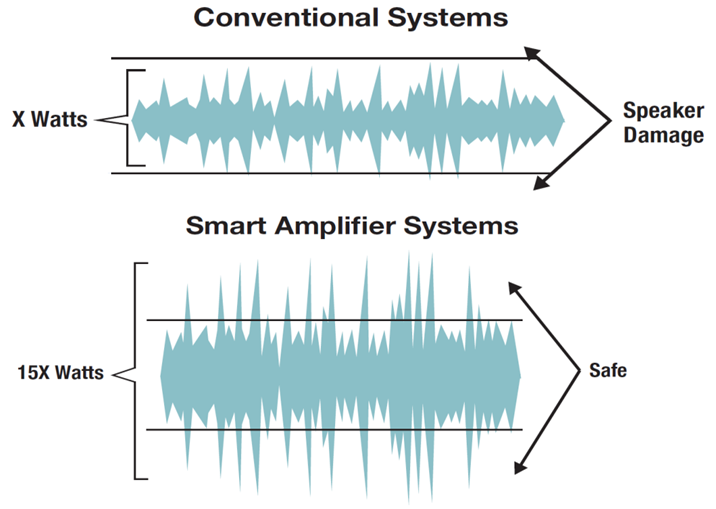

以上這些現象為Smart Amplifier提供了發揮的舞台，因為Smart AMP最大的特點就是能讓2W的喇叭發揮出遠高於2W的表現,那為什麼Smart AMP可以做到這個創舉,它到底是Smart在甚麼地方呢?其原理就在於即時的喇叭狀態監控功能.其實所謂的2W喇叭是指它的一般工作瓦數是在2W,但它的MAX瓦數卻可能是到2.8W甚至3W,而Smart AMP就是讓喇叭能工作在MAX瓦數的條件並達到保護喇叭的功能。



隨著時代演進，個人用的『手機』和辦公用的『筆記本電腦』都成了標準配置，像『筆記本電腦』和『手機』這一類要求『輕、薄』或『空間有限』的產品就是Smart Amplifier最常見的應用。



Synnex代理的瑞昱Smart AMP ALC1011介紹

Synnex代理的Realtek Class-D Amplifier有高、中、低端的產品，輸出功率支持最小到3W，輸入電壓支持最大到26V，而我們的Smart Amplifier ALC1011-GRT是市場反應良好，功能比較全面的產品，下面來做一下產品的功能介紹：



1.Boost Converter

ALC1011本身自帶Boost電路,因此可以在電池應用模式下獲得更高的輸出能力.我們在輸入電壓可分為兩個區段: 2.8V~5.5V & 6V~8.4V (2-cell Lithium-ion battery) 輸出電壓: 5.4V~9.3V. Boost Converter支持多個運作模式:

Bypass Mode / Fixed Boost Mode / Adaptive Boost Mode 客戶可依照實際應用選擇適合的運作模式，以達到更好的效率應用。



Boost效果



2. OTP (Over Temperature Protection)

ALC1011內建電流感測電阻(Rs)，再透過下面的V/I回饋電路，將可感測到通過喇叭的電流I以及電壓V數據。

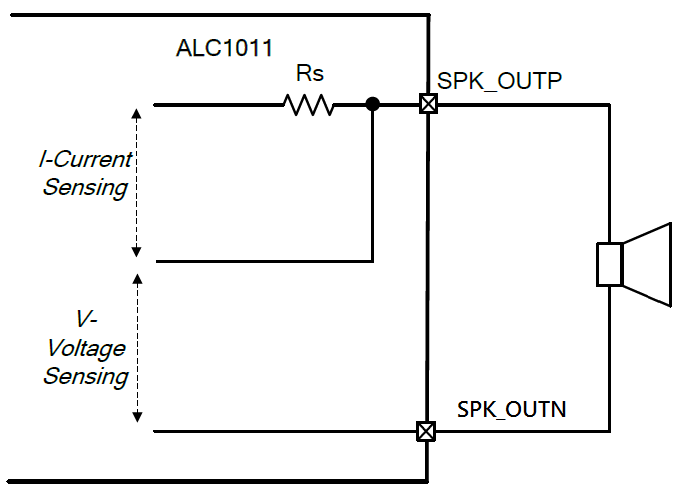

V/I感測電路



之後我們藉由喇叭模組的數據透過IC內建公式計算出當前喇叭線圈溫度，再依照當前的溫度值啟動或關閉相應客置化的喇叭保護動作。

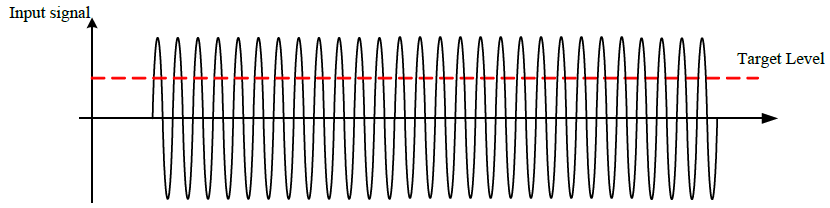

原始訊號

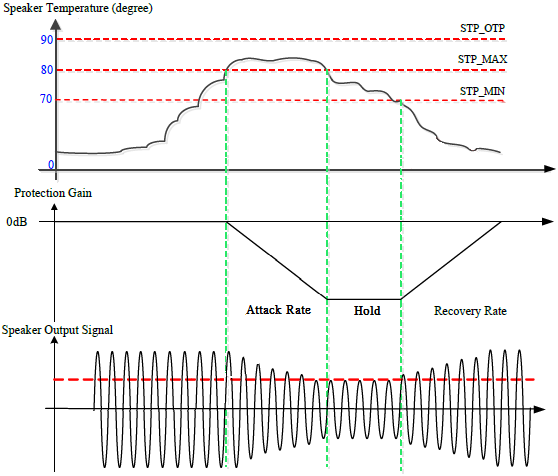

OVP動作



3. BiQuad Filter

ALC1011擁有10段的BiQuad Filter，可以針對不同的應用情境調整不同的音效表現。

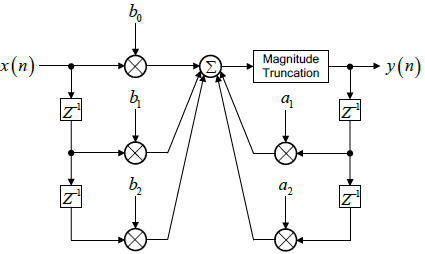

BiQuad Filter架構

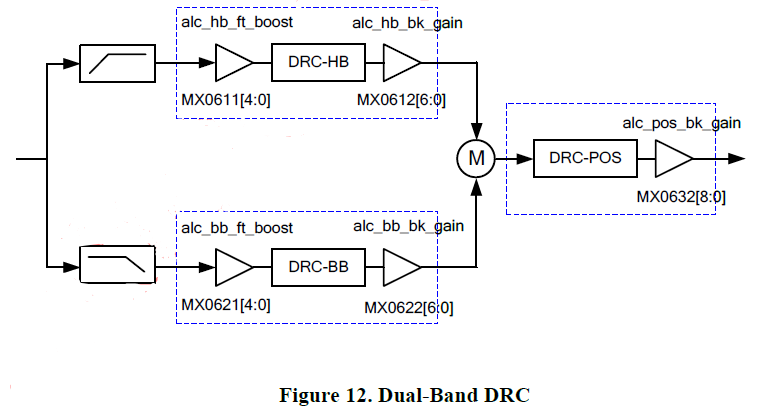

4. Dual-Band DRC

ALC1011擁有高達三個Band的DRC,因此可以針對不同聲音頻段設定不同的輸出限制,以達到更好的聲音體驗。
