在各類產品中DC-DC Power總是不可或缺的一環,而其中主要又分為Linear及Switch兩大類,每種產品在應用上會有不同的需求,要求的規格及特點亦有不同,以下為各位簡介Linear及Switch 的差異及優缺,並且配合Synnex代理產品來作選用說明。



1. Linear 線性式電源轉換器

由於輸出電壓部分會受到輸入電壓的高低而連動(輸入電壓只容許± 10%變動範圍),故稱線性（Linear）,市場常見的Linear產品通常為LDO(Low Dropout Regulator)工作原理為調變內部可變電阻來執行降壓,而壓降集中於IC本身電阻消耗,除了電流無法承受太高,也造成溫度及效率的表現較差,不過避免了開關切換,可以使電磁干擾的因素降到最低,電源相對乾淨且成本又低,主要在滑鼠,鍵盤,IR LED或是MIC所需的電源中廣泛的被應用。

工作原理及效率計算

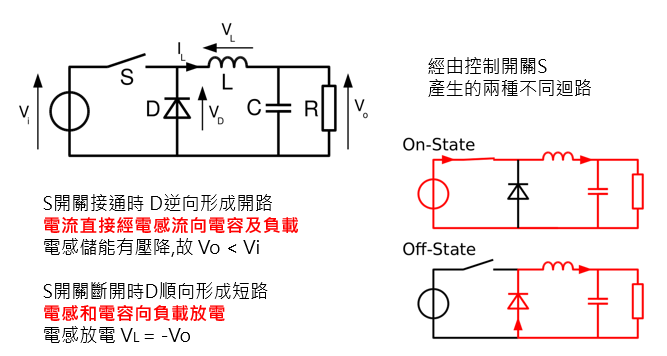

2. Switch 交換式電源轉換器

由於內部採用電子零件高速切換開關（Switch）進行變壓,故稱作交換式,避免了Linear的電阻消耗,改為開關快速切換,讓效率提高許多,且溫度的問題也得到了緩解,進而讓IC體積做的更小,甚至隨著開關(Mosfet)的規格演進,能夠承受的電流也越來越大,但缺點在於在高速切換開關所造成的高頻干擾,以及周邊需要回授,補償線路等,價格相對線性式的產品較高。







3. Synnex Liner Power 特色產品介紹

市面上的LDO內部的參考電壓幾乎都是0.8V,不過在AMD的平台中,卻需要一組0.775V的電壓,而Synnex代理的Anpec產品線就有一顆APL5701ABI,參考電壓為0.6V且電流規格也有700mA,可以滿足AMD平台的需求,且線路設計簡單。





由於Camera普遍都需要穩定,不受干擾的電源,所需的電壓輸出為1.2V,1.8V,2.8V,且Module上的空間又有限,Fix電壓的LDO,可以省去回授電路,將空間縮減得更小,Synnex所代理的Fitipower及Wellsemi產品中,FP6187,WL2840,不但有著High PSRR的優點,且在電壓規格上也相對完整。









4. Synnex Switch Power 特色產品介紹

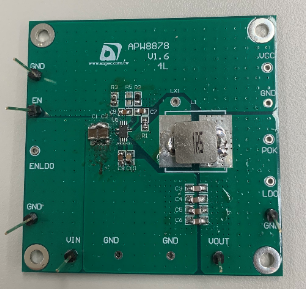

隨著時代的演進,人們越來越重視節能減碳,反應在電子產品規格上,省電模式的重要性就凸顯了出來,茂達的APW8878A,APW8879A 輸入電壓範圍DC,5.5V~24V,電流可承受到8A,且有LP pin可以與Chip做連接支援S0,S3/S5的省電模式,Fix輸出3.3V/5V,在NB的System power提供廣泛的應用。







受到新冠肺炎的影響,在歐美地區為了避免疫情擴散,都開始在家透過網路上班,因此XDSL,Gpon需求也直線上升,在BCM63158/63146平台,茂達的APW91XX系列,輸入電壓4.5V~18V,電流承受達2/3A且增添了Synchronization功能,有效的抑制了高頻干擾,成功獲得Broadcom的青睞,納入公版參考線路中。
